Byta säkring i elcentralen: dvärgbrytare och proppar

Att byta en defekt dvärgbrytare eller proppsäkring i elcentralen är ett av de elarbeten du som lekman lagligt får göra själv enligt Elsäkerhetsverkets regler. Förutsättningen är ett rakt utbyte: samma typ, samma ampere, samma karaktäristik. Du får inte uppgradera, du får inte byta typ, du får inte ändra på jordfelsbrytaren.

En elektriker debiterar 1 500 till 3 000 kronor för ett enkelt säkringsbyte plus körkostnad. Klarar du det själv är besparingen påtaglig, och det är ett av de el-DIY-jobb där lärokurvan är brantast: du lär dig hur centralen är uppbyggd och vilken säkring som styr vad. Den kunskapen är värd att ha när nästa fel uppstår.

Vad du får göra själv enligt Elsäkerhetsverket

Bedöm själv: är det här ett DIY-jobb?

Verktyg och material

Verktyg

• Spänningsprovare 100 till 300 kronor, ett absolut måste
• Stjärnskruvmejsel med isolerat handtag
• Pannlampa, centralen är ofta i mörkt utrymme
• Mobilkamera för foto av centralen innan du börjar

Material

• Ny dvärgbrytare: 100 till 250 kronor beroende på typ. Vanligast B10, B16, C10, C16. Köp av samma fabrikat som befintliga.
• Ny proppsäkring: 30 till 80 kronor per styck.

Total kostnad: 30 till 250 kronor. Lägg gärna 200 till 300 kronor på en bra spänningsprovare som du har för flera framtida jobb.

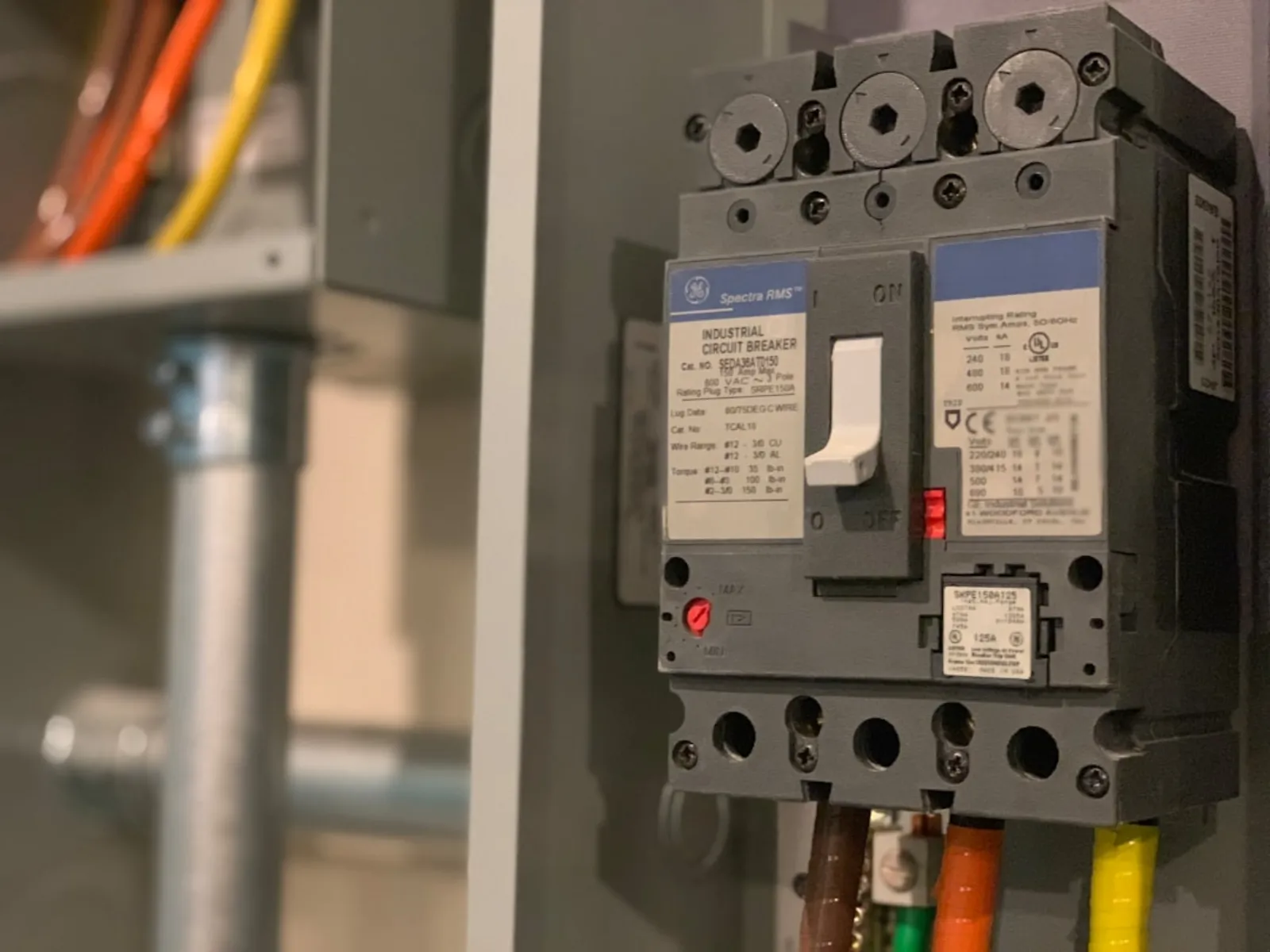

Steg för steg: byta dvärgbrytare

1. Identifiera och dokumentera

Stäng av huvudbrytaren längst upp i centralen. Slå även av jordfelsbrytaren om det finns en separat sådan. Ta ett tydligt foto av hela centralen så du har dokumentation att gå tillbaka till.

2. Verifiera spänningen är borta

Skruva loss frontpanelen på elcentralen om det finns en (oftast 4 skruvar). Använd spänningsprovaren mot dvärgbrytarens anslutningar. Ingen indikatorlampa ska tändas. Lyser den fortfarande är fel säkring eller huvudbrytare av, gå tillbaka och kontrollera.

3. Lossa den gamla dvärgbrytaren

Skruva loss de två (ibland fyra) skruvarna som håller ledningarna i dvärgbrytarens topp och botten. Notera ledningarnas placering med foto. Tryck ner det lilla låsclipset på baksidan av dvärgbrytaren och tippa den ut från DIN-skenan.

4. Kontrollera den nya dvärgbrytaren

Den nya ska ha exakt samma märkning som den gamla: bokstav (B eller C), ampere (10, 13, 16 etc.) och fabrikat. Olika fabrikat kan ha olika dimensioner och passar inte alltid in på alla skenor. Kontrollera passformen innan du gör något annat.

5. Klipp på den nya dvärgbrytaren

Klipp tillbaka dvärgbrytaren på DIN-skenan tills den klickar fast. Anslut ledningarna i exakt samma plats som de gamla. Skruva ordentligt åt, dra lätt i ledningen för att kontrollera att den sitter fast.

6. Sätt på frontpanelen och slå på

Skruva tillbaka frontpanelen. Slå på huvudbrytaren först, sedan jordfelsbrytaren, sedan den nya dvärgbrytaren. Kontrollera att lampor och uttag på den kretsen fungerar.

Steg för steg: byta proppsäkring

I äldre hus med proppskåp är jobbet enklare:

1. Slå av huvudbrytaren.
2. Skruva loss den utlösta proppen. En liten färgad kontaktbricka i mitten har ramlat ner, det är så du ser att proppen är utlöst.
3. Kontrollera ampere på den nya proppen, samma som den gamla.
4. Skruva i den nya proppen.
5. Slå på huvudbrytaren.

Vanliga misstag

• Byta till en starkare säkring för att slippa utlösningar. Det är att be om brand. Säkringen skyddar ledningen, inte tvärtom.
• Inte använda spänningsprovare. Huvudbrytaren kan vara felmärkt eller fungera felaktigt. Verifiera alltid att strömmen är borta.
• Förväxla B och C. En B-karaktäristik är snabb (för belysning), C är långsammare (för motorer). Felaktig karaktäristik orsakar onödiga utlösningar eller skyddar inte tillräckligt.
• Blanda fabrikat på samma DIN-skena. Olika fabrikat kan ha olika bredd och tar upp olika antal moduler.
• Lösa skruvanslutningar. Lös ledning glödar, smälter isolering och kan tända brand. Skruva ordentligt åt och kontrollera årligen.
• Bortse från orsaken. En säkring som löser ut betyder ett fel. Bytt säkring som löser ut igen: stoppa, ring elektriker.

När du måste anlita elektriker

Det är dags att ringa elektriker när:

• Säkringen löser ut upprepade gånger trots byte, det är ett kabelfel eller defekt apparat.
• Du vill byta från propsäkringar till dvärgbrytare.
• Jordfelsbrytaren har slutat fungera eller fungerar opålitligt.
• Centralen ser brunnen eller missfärgad ut, det är ett tecken på överhettning.
• Du vill bygga ut centralen med fler grupper.
• Centralen är äldre än 1985 och saknar jordfelsbrytare, en uppdatering är värd alla pengar.

Andra elarbeten du själv får göra är att byta vägguttag, byta strömställare och montera takarmatur. Allt om laglig el-DIY finns i vår El-kategori.

ROT-avdrag på elinstallation

Elinstallationsarbete i din egen bostad är ROT-avdragsgillt. Du får dra av 30 procent av arbetskostnaden upp till 50 000 kronor per person och år enligt Skatteverket. Behöriga elinstallatörer hittar du i Elsäkerhetsverkets register.
